Strung pentru lemn CNC cu 5 axe

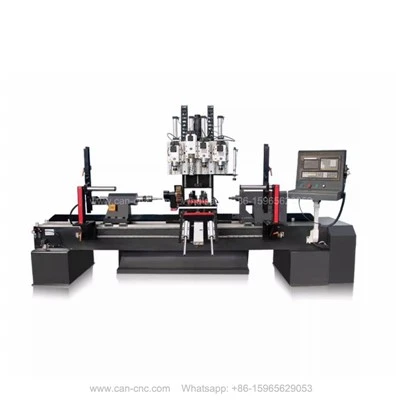

APEXTECH Strung CNC cu cinci-axe pentru prelucrarea lemnului pentru strunjire și frezare

Descriere simplă:

Acest strung de strunjire și frezare a lemnului APCAN-1220-7T-5 axe este o mașină integrată de ultimă generație pentru prelucrarea lemnului care combină funcțiile de strunjire, frezare, găurire, canelare, cioplire în gol și funcții de profilare 3D. Echipat cu o legătură autentică cu 5 axe și tehnologia de urmărire a vârfului sculei RTCP, acesta încalcă limitarea strungurilor tradiționale pentru lemn cu 3 și 4 axe, care pot prelucra doar piese rotative simetrice.

Mașina adoptă un pat integral din fontă cu tratament de reducere a stresului, oferind rigiditate ridicată, rezistență la șocuri și precizie stabilă-pe termen lung. Cu un unghi de balansare a axei B-±90 de grade și axa A- de rotație infinită de 360 ​​de grade, realizează prelucrare fără unghi-unghi-multi{-unghi mort-.

Toate procedurile complexe pot fi finalizatefixare-o singură dată, eliminând eficient erorile repetate de poziționare și îmbunătățind netezimea și consistența suprafeței produsului finit.

Este utilizat pe scară largă pentru prelucrarea pieselor de mobilier din lemn masiv de ultimă generație, cum ar fi cotierele pentru scaune Y-, picioarele scaunelor curbate neregulate, picioarele de masă răsucite și componentele din lemn curbate asimetrice. De asemenea, se potrivește perfect cu balustradele scărilor, componentele de decorare din lemn întreg pentru vile, accesoriile pentru instrumente muzicale și obiectele de artizanat-din lemn de calitate superioară.

Compatibil cu software-ul obișnuit de programare 3D cu fișiere dedicate de post-procesare, mașina acceptă procesarea personalizată a diferitelor părți complexe din lemn curbat 3D. Este echipamentul preferat pentru fabricile de prelucrare a lemnului personalizate de ultimă generație și pentru producătorii de mobilă din comerțul exterior pentru a îmbunătăți calitatea produsului și marja de profit.

Configurație standard a axei:

Axele liniare X/Y/Z + rotirea piesei de prelucrat pe axa A-+ înclinarea axului ax B-; acceptă controlul simultan pe 5-axe cu funcționalitatea RTCP (Rotation Tool Center Point). Piesa de prelucrat este prinsă la ambele capete într-o singură configurație-eliminând nevoia de răsturnare sau repoziționare repetată, permițând în același timp executarea simultană a strunjirii rotative și a frezării complexe 3D a suprafeței.



Întrebați prețul din fabrică din -fabrică și soluția personalizată



Parametri:

Obțineți o întrebare gratuită acum

Caracteristici Detalii ale strungului pentru lemn CNC cu 5 axe:



Ax electric cu patru-capete dezvoltat-personalizat:

1. Adoptă o structură integrată-o singură bucată și utilizează aer comprimat pentru o disipare eficientă a căldurii. În comparație cu arborele convenționale răcite cu aer-, oferă performanțe de răcire mult îmbunătățite și suprimă eficient creșterea temperaturii în timpul funcționării continue cu viteză mare-.
2. Axul suportă o viteză maximă de 18.000 rpm și este echipat cu un suport de scule ER40, permițând instalarea simultană a patru scule diferite.
3. În timpul prelucrării, unitatea permite rotirea automată a sculei și comutarea sculelor-acționată de program. Combinat cu capacitatea de ajustare a înclinării de ± 90 de grade, realizează fără efort proceduri complexe de prelucrare, inclusiv găurire înclinată și verticală, canelare și sculptură 3D pe piesele de prelucrat din lemn.

>

Contactați acum

Scule de strunjire:

1. Mașina este configurată cu două stații de montare pentru scule de strunjire, cu control de comutare a sculelor acţionate de un cilindru pneumatic-.
2. Aceste două stații acceptă instalarea mai multor freze funcționale, inclusiv scule de strunjire în formă de V-, scule de strunjire în formă de U-, scule de strunjire în formă de O- și scule de despărțire-.
3. Schimbarea automată a sculelor poate fi executată în conformitate cu cerințele de prelucrare a piesei de prelucrat în timpul funcționării, satisfacând pe deplin cerințele diversificate de producție de strunjire.

>

Contactați acum



Dispozitiv de șlefuit:

1. Mașina este echipată cu o unitate de șlefuit cu bandă{0}}de înaltă performanță, antrenată de un servomotor fără perii de 1100 W, care oferă o viteză de rotație reglabilă de până la 6.000 r/min pentru a face față diferitelor cerințe de lustruire.
2. Accesoriile opționale includ roți de șlefuit și ansambluri de șlefuit alternativ, cu diverse granule de șmirghel disponibile pentru selecție pentru a se potrivi diferitelor cerințe de prelucrare a piesei de prelucrat.

>

Contactați acum

Structură stabilă:

1. Corpul mașinii-unelte este construit-din țevi de oțel cu pereți gros-. Prin analiza și proiectarea cu elemente finite, stresul este eliminat, oferind o platformă de procesare rigidă și stabilă.
2. Axa Z-este configurată cu patru seturi de șine de ghidare liniare Pinake de 25 mm și glisoare de rulment liniare potrivite pentru a garanta o performanță stabilă în condiții de operare cu viteză mare-. Asortată cu ansamblurile de servomotor, viteza de mișcare axială poate depăși 60.000 mm/min, menținând în același timp un zgomot scăzut de rulare.

>

Contactați acum



Sistem CNC cu 5 axe:

Adoptând sistemul nostru de control CNC cu cinci{-axe dezvoltat pe cont propriu, acesta acceptă interpolarea simultană pe 5-axe cu funcția de punct central al sculei RTCP. Compusă din axe liniare X/Y/Z plus axe rotative A/B, mașina permite prelucrarea înclinată în mai multe unghiuri într-o singură prindere.

>

Contactați acum

Servomotor absolut de tip bus-pur 1500W:

Întreaga mașină este condusă de servomotoare absolute de tip bus-1500W. În comparație cu servomotoarele convenționale de tip impuls-, acest sistem oferă o stabilitate operațională superioară și o performanță mai puternică anti-interferențe.

>

Contactați acum



Sistem automat de alimentare:

Această mașină adoptă o structură de alimentare cu legături pneumatice cu patru-bare de sarcină grea. Legătura cu mai multe-cilindri realizează o alimentare stabilă și automată a materialului, cu parametri de funcționare reglabili pentru a se adapta la piese de prelucrat de diferite dimensiuni. Dispunând de o configurare simplă și convenabilă, sistemul asigură o funcționare de alimentare foarte stabilă și fiabilă pe tot parcursul producției.

>

Contactați acum

Dispozitiv de aliniere automată a sculelor:

Mașina este echipată cu un dispozitiv activ de aliniere a sculelor complet automat, care poate alinia simultan mai multe unelte și poate alinia automat mai multe unelte, economisind timp lucrătorilor în alinierea sculelor.

>

Contactați acum



Lanțuri de tragere-înaltă:

Aparatul este echipat cu lanțuri de cablu-rezistente, rezistente la impact-. Având o rigiditate structurală remarcabilă, aceste lanțuri de tractare protejează eficient cablurile interne. Ele previn ruperea cablului rezultată din-frecarea pe termen lung, forța de tracțiune și pătrunderea prafului în timpul mișcărilor continue de prelucrare.

>

Contactați acum

Sistem electric de lubrifiere temporizată:

Mașina este echipată cu o unitate de lubrifiere cu temporizare electrică complet automată. Operatorilor li se permite să personalizeze ciclurile de lubrifiere în conformitate cu frecvențele reale de lucru. Sistemul furnizează o aprovizionare regulată, fixă-de ulei și cu precizie a întregii structuri de transmisie în mod automat, eliminând defecțiunile și problemele de abraziune cauzate de lubrifierea manuală prematură.

>

Contactați acum

Avantajele de bază:



1. Legătura autentică pe 5 axe + funcție RTCP, acceptă prelucrarea arbitrară a suprafețelor curbate în spațiu;

2. Prindere-o singură dată și formare-procesului complet, economisiți forță de muncă și îmbunătățiți eficiența;

3. Pat integrat din fontă, funcționare stabilă și precizie ridicată de prelucrare;

4. Capabil de piese din lemn cu formă specială{0}}asimetrice și răsucite pe care mașinile cu 4 axe nu le pot prelucraCompatibilitate ide, potrivită pentru toate tipurile de materiale din lemn masiv tare și moale.

01



Legătură autentică pe 5 axe + funcție RTCP

02



Prindere-o singură dată+ Formare cu-proces complet

03



Funcționare stabilă + precizie ridicată de prelucrare

04



Capabil de lemn cu formă specială-asimetrice + răsucite

Întrebați prețul din fabrică din -fabrică și soluția personalizată

Strungul compozit de freză CNC cu 5-axe de strunjire-din lemn integrează strunjirea, frezarea pe 5-axe, găurirea, canelarea și cioplirea. Piesa de prelucrat este prinsă o dată între centre pentru a finaliza prelucrarea suprafeței rotative și profilarea 3D cu mai multe unghiuri. Excelează la părțile curbate asimetrice din lemn, cum ar fi cotierele scaunelor în Y, picioarele neregulate ale scaunului și stâlpii noui răsuciți. Folosit pe scară largă în mobilierul din lemn masiv de ultimă generație, balustrele scărilor și producția automată de artizanat din lemn.













1. Mobilier din lemn masiv: picioare de scaun curbate, cotiere Y-scaune, coloane răsucite, cotiere pentru canapea, picioare de mobilier sculptate clasic.
2. Decor pentru casa scari si lemn intreg: balustre rasucite, stalpi noi, componente decorative curbate pentru personalizarea vilei.
3. Meșteșuguri din lemn și piese de instrumente muzicale: vaze din lemn, ornamente de artă, mânere din lemn de calitate-înaltă, accesorii pentru instrumente.
4. Uși din lemn și muluri decorative arhitecturale: corbele sculptate, stâlpi decorativi răsuciți, componente pentru capete de poartă în formă specială-.
5. Mobilier din lemn masiv pentru exterior și îngrijirea sănătății-: piese de sprijin curbate pentru scaune de agrement.

Întrebați prețul din fabrică din -fabrică și soluția personalizată

cazurile noastre



Cazul 1



Fabrica OEM de prelucrare a lemnului de peste mări (Jiangsu, China, exporturi în Orientul Mijlociu și Asia de Sud-Est)

Produse: Picioare de mobilier clasic european, capiteluri decorative pentru decor din lemn intreg vila, componente porti sculptate.

Necazuri originale: Majoritatea desenelor de peste mări prezintă profile 3D asimetrice care nu pot fi prelucrate cu echipamente casnice obișnuite. Fabrica a trebuit să externalizeze procesarea cu marje de profit strânse.

Beneficii reale: fișierele complete de post-procesare pentru UG și JDPaint acceptă importarea directă a desenelor 3D de peste mări. Piesele de prelucrat-tăiate de testare sunt furnizate pentru inspecția clientului înainte de-expediere. Aparatul înlocuiește trei dispozitive originale de procesare, reducând spațiul atelierului cu 50% și menținând comenzile de export stabile pe termen lung-.

Cazul 2



Producător de scări-de ultimă generație pentru proiecte de vile (Guangdong, China)

Produse: Balustrade de scară în spirală răsucite, stâlpi de pornire sculptați, conectori curbați pentru balustradă.

Necazuri originale: Profiluri răsucite în spirală bazate pe tăierea manuală,conducând la o rată de promovare sub 70%. Producția standardizată în masă a fost imposibilă, rezultând cicluri lungi de livrare pentru proiectele de decorare.

Beneficii reale: Sistemul de legătură pe 5-axe reproduce cu precizie desenele 3D și formează texturi spiralate integrate cu o toleranță dimensională controlată în 0,02 mm. Randamentul produsului este îmbunătățit la 98%, costul de producție al stâlpilor scărilor s-a redus cu 35%, susținând o cooperare stabilă cu numeroase proiecte de decorațiuni de vile și hoteluri de lux.

Cazul 3

Fabrică de meșteșuguri din lemn și accesorii muzicale (Zhejiang, China)

Produse: vaze din lemn masiv, stâlpi de lampă răsucite, accesorii structurale pentru chitară, mânere din lemn pentru instrumente de înaltă calitate.

Necazuri originale: Sculptura în gol și prelucrarea cu găuri înclinate provoacă cu ușurință așchii de lemn și urme de scule pe echipamentele tradiționale;componentele muzicale necesită o suprafață de calitate ultra-netedă.

Beneficii reale: Echipat cu ax electric cu patru-capete de 18.000 rpm și funcție RTCP, mașina completează golirea, găurirea înclinată și sculptarea 3D fără linii vizibile de îmbinare a sculei. Previne arderea lemnului și bavurile în timpul prelucrării nucului, frasinului și a altor lemne de esență tare, făcând ca produsele finite să atingă standardele artizanale importate și sporind foarte mult valoarea adăugată a comenzilor artizanale.

Cazul 4



Producător casnic de mobilier din lemn masiv (Shandong, China)

Produse: cotiere Y-scaun, picioare neregulate-în formă de tigru, coloane de masă răsucite, componente curbe pentru scaune cu spătar-rotundOriginal

necazuri: Fabrica a adoptat anterior strunguri și mașini de frezat separate cu 4 axe. Prinderea repetată a cauzat goluri evidente de asamblare. Un set de picioare de masă a necesitat trei procese separate, inclusiv strunjire, frezare laterală și găurire, cu producție zilnică de numai 8 seturi perlucrător. Lustruirea manuală intensă a restricționat acceptarea comenzilor-de ultimă generație din străinătate.

Mașină aplicată: 1500 mm lungime de lucru 5-axe strung strung-frezare cu modul opțional de șlefuire automată

Beneficii reale: Toate procedurile de prelucrare sunt finalizate într-o singură prindere. Timpul de procesare pentru o singură piesă de prelucrat este redus de la 22 de minute la 7 minute, iar producția zilnică crește la 28 de seturi. Precizia dimensională constantă și finisarea superioară a suprafeței îndeplinesc standardele de export. Fabrica cooperează cu succes cu cumpărătorii nordici de mobilă, cu o creștere cu 40% a profitului produs, reducând în același timp costurile cu forța de muncă pentru doi lucrători de lustruire.

Obțineți gratuit fișiere de post-procesare pe 5-axe și test de tăiere a mostrelor



Trimiteți desenul pentru cotația personalizată a mașinii

Comparație între strungurile pentru prelucrarea lemnului cu 4 axe și . 5-axe:

Trimiteți desenul pentru cotația personalizată a mașinii

FAQ



01.Este aceasta o adevărată mașină de legătură cu 5 axe sau doar poziționare pe 5 axe?

Strungul nostru este echipat cu control autentic al legăturii pe 5-axe, împreună cu funcția de control al punctului central al sculei RTCP. Axa B-(balancă de ±90 de grade) și axa-A (rotație continuă de 360 ​​de grade) funcționează sincron cu profilele răsucite, suprafețele decupate și structurile goale înclinate. Unele-dispozitive cu costuri reduse de pe piață acceptă doar poziționarea în punct fix în loc de frezarea reală a legăturilor pentru suprafețe curbe complexe.

02.Ce tipuri de materiale lemnoase sunt compatibile cu această mașină? Poate prelucra lemn de esență tare?

Funcționează bine cu stejar, frasin, fag, nuc, lemn de cauciuc, ulm și cel mai frecvent folosit lemn masiv. Axul electric de 18.000 rpm{3}}de mare viteză evită arderea lemnului și marginile neclare în timpul tăierii lemnului de esență tare. Trebuie doar să reduceți în mod corespunzător viteza de avans atunci când procesați lemn de esență tare cu densitate mare-.

03. Operația de programare este dificilă? Furnizați fișiere de post-procesare potrivite?

Aparatul acceptă software de programare obișnuit, inclusiv JDPaint, Artcam, UG și SolidWorks. Fișierele personalizate de post-procesare pe 5-axe sunt furnizate gratuit împreună cu aparatul. Furnizăm manuale de operare și pregătire profesională; noii operatori pot stăpâni programarea și operarea de bază în 3-5 zile lucrătoare.

04.Pot personaliza lungimea de prelucrare și diametrul piesei de prelucrat?

Lungimile standard de lucru sunt 800mm, 1200mm și 1500mm, cu diametrul maxim de strunjire de la φ220mm la φ300mm. Paturile prelungite personalizate și diametrele de strunjire mai mari sunt disponibile în funcție de piesele dvs. reale de prelucrat.

05.Când ar trebui clienții să aleagă un model cu 5-axe în loc de un strung de frezat cu 4 axe?

Un strung cu 4-axe este rentabil-pentru balustradele simetrice obișnuite, picioarele drepte rotunde și părțile rotative standard. Dacă produceți în mod regulat produse cu marjă-înaltă, cum ar fi cotiere pentru scaune Y-, stâlpi răsucite, picioare neregulate curbate, piese decorative din lemn de vilă și accesorii pentru instrumente muzicale, mașina cu 5 axe este ideală pentru formarea cu o singură prindere și pentru o valoare adăugată mai mare a produsului.

06.Ce piese vin ca standard și ce atașamente opționale sunt disponibile?

Configurație standard: ax cu 4-capete-de viteză mare, stații duble pentru scule de strunjire, sistem automat de lubrifiere temporizată, ghidaje liniare HIWIN, servomotoare absolute de magistrală, protecție pentru lanțuri portabile și interfață de îndepărtare a prafului. Piese optionale: unitate de slefuire automata, alimentator pneumatic automat, magazie de scule si sistem centralizat de colectare a prafului.

Trimiteți desenul pentru cotația personalizată a mașinii

de ce sa ne alegeti pe noi?





Legătura adevărată pe 5 axe cu design personalizat pentru prelucrarea lemnului



Asistență post-vânzare de încredere



Prelucrare integrată cu mai multe-procese

1. Legătură completă autentică pe 5 axe cu funcție RTCP standard

Mașina noastră este echipată cu un sistem de control original Syntec/Weihong dedicat pe 5-axe și cu funcție standard de urmărire-de vârf de sculă RTCP. Axa B- oscilantă de ±90 de grade și axa A- rotativă la 360 de grade realizează prelucrarea cu legături sincrone- în timp real. Spre deosebire de mașinile cu pseudo-cost redus cu 5-axe, care acceptă doar poziționarea-punctului fix, echipamentul nostru se ocupă perfect de balustrade răsucite, elemente de decupare, găuri înclinate și suprafețe curbe spațiale complexe, fără semne evidente de îmbinare a sculei. Fișierele de post-procesare personalizate sunt furnizate gratuit pentru operarea de programare directă.

2. Structură rigidă a mașinii și componente de bază de calitate-marca pentru o precizie stabilă pe termen lung-

Cadrul mașinii adoptă fontă integrală cu tratament de recoacere de reducere a tensiunii pentru a slăbi vibrațiile în timpul tăierii cu viteză mare-și pentru a evita deformarea structurală permanentă. Configurațiile standard includ șine de ghidare liniare Taiwan HIWIN, servomotoare absolute de tip autobuz-de 1500W, lanțuri de rulare de rezistență grea-și sistem automat de lubrifiere cantitativă temporizată. Toate componentele cheie de mișcare adoptă mărci industriale bine-cunoscute cu o rezistență excelentă la uzură, asigurând o precizie constantă de prelucrare în timpul producției de masă pe termen lung-și o rată scăzută de eșec.

3. Prelucrare integrată cu mai multe procese-, prindere unică pentru formarea întregului

Acest echipament integrează strunjirea, frezarea cu mai multe-unghiuri, găurirea, canelarea, cioplirea în goluri. Accesoriile opționale acoperă șlefuirea automată și alimentarea automată pneumatică. Toate procedurile de prelucrare sunt finalizate după o-strângere cu centre duble. Acesta înlocuiește mai multe mașini separate, inclusiv strunguri obișnuite pentru lemn, mașini de frezat și mașini de cioplit, economisind spațiul din fabrică, costul forței de muncă și cifra de afaceri de produse semi-finite și crește eficiența globală a producției cu peste 60%.

4. Optimizat profesional pentru scenariile de prelucrare a lemnului masiv

Ne concentrăm pe cercetarea și dezvoltarea și producția de echipamente CNC pentru prelucrarea lemnului, în loc să reamenajăm mașini standard din metal cu cinci{0}}axe. Sistemul de răcire a arborelui, structura de îndepărtare a prafului și potrivirea puterii sunt optimizate pentru a rezolva problemele comune de prelucrare a lemnului, cum ar fi temperatura ridicată de tăiere, praful de lemn și rezistența neuniformă la tăiere. Axul electric cu patru-capete de 18.000 rpm previne arderea lemnului și bavurile la tăierea lemnului de esență tare și a lemnului de esență moale, reducând foarte mult volumul de lucru ulterioar de lustruire manuală.

5. Serviciul post-ciclu complet de vânzare-pentru a vă elimina grijile legate de achiziție

Fiecare mașină este supusă testului de-încărcare completă de funcționare și inspecție de tăiere a mostrelor înainte de livrare, cu mostre de piese de prelucrat finite furnizate împreună.

Inginerii profesioniști oferă-instalare, punere în funcțiune și instruire personală--de operare și programare pentru a vă ajuta personalul să pună rapid echipamentele în producție.

Garanție de un-an pentru întreaga mașină, cu piesele de bază (ax, servomotoare, sistem de control) acoperite de garanție.

Furnizare pe tot parcursul vieții de piese de schimb originale la costul fabricii, plus asistență tehnică rapidă de la distanță în timpul orelor de lucru.

Personalizarea non-standard a lungimii de procesare, cursei și modulelor funcționale este acceptată în funcție de piesele de producție reale.
